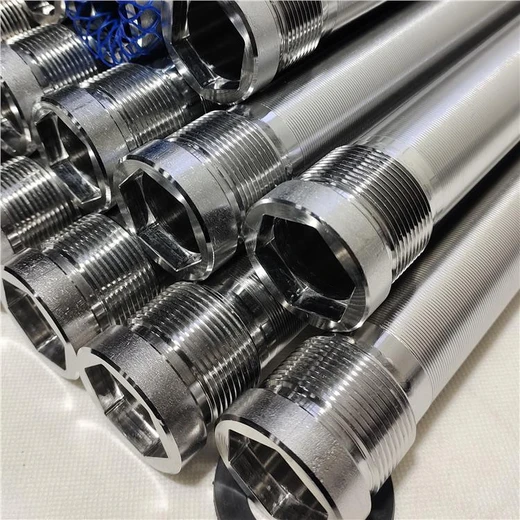

直徑35mm規格定做 長度1000mm材質不銹鋼304 316L

楔形（楔形絲 / 約翰遜網）濾芯的核心技術、選型、應用與維護，方便快速匹配工況與采購決策。
一、定義與結構
楔形濾芯（又稱楔形絲濾芯、約翰遜網濾芯）是工業反沖洗過濾中主流的金屬表層過濾元件，由梯形 / 楔形（V 型）金屬絲與支撐條經全自動精密繞焊而成，形成均勻、上窄下寬的條形縫隙；無焊點毛刺，表面光滑，自支撐結構無需額外骨架，開孔率可達 60% 左右，遠高于普通多孔濾芯。
過濾方式分外流式（原水從外向內，雜質截在表面） 與內流式（原水從內向外）；反沖時反向水流極易將濾餅剝離，是典型的可反復再生、幾乎免更換的濾芯。
二、工作原理
過濾階段：流體通過楔形縫隙，大于縫隙的顆粒被攔截在表面，潔凈液通過；上窄下寬的 V 型縫隙，顆粒不易卡死，防堵性強；
反沖觸發：進出口壓差達 0.07–0.15 MPa（或定時）；多芯系統常逐芯反沖，其余正常過濾，實現不停機；
反沖再生：關閉對應單元進水，開排污閥，高壓凈液形成反向流速，將濾餅隨廢液排出；必要時配合氣水聯合反沖；
復位：排污閥關，進水閥開，恢復過濾。
三、核心材質與性能參數
常用材質
304：中性、常溫清水，成本低；
316L：強腐蝕、海水、化工介質，通用優選；
雙相鋼 2205/2507：高氯環境（如海水淡化）；
哈氏合金 C-276：強酸強堿、高溫工況。
精度范圍：25 μm 至 1000 μm（可定制到 5 μm），縫隙均勻可控；
耐溫耐壓：316L 長期耐溫 ≤400℃，耐壓可達數 MPa，抗壓差沖擊強；
壽命：工況合適、維護到位，壽命可達 5–10 年，遠長于 PP、折疊等一次性濾芯。





公司生產的楔形絲濾筒由繞條纏繞托條焊接而成，具有焊接強度高，縫隙均勻，精度高，耐腐蝕，使用壽命長，濾筒內部表面光滑，具有的圓度。我公司生產的過濾筒廣泛應用與各類大中型過濾設備，如自動清潔過濾器，刮刀式過濾器，自動排污過濾器，旋轉式細格柵過濾機、轉鼓細格柵、轉筒篩等固液分離設備。楔形絲濾筒的過濾精度范圍0.02mm-10mm，結構設計合理，使用壽命長主要材質由304、316L.燭式硅藻土過濾機燭棒由楔形繞條與筋條焊接而成。燭棒表面形成一條連續的縫隙，從截面看縫隙呈現外窄內寬式結構。過濾方向由外向內。硅藻土不銹鋼過濾棒特點
1、硅藻土預涂層穩固。該燭棒擁有獨特的自支撐結構，使得其能承受非常大的壓力，不隨壓力變化發生形變，表面形成硅藻土預涂層后，涂層穩固，不會出現涂層裂紋，漏土等現象。

2、過濾精度高。燭棒的縫隙間距均勻，能有效攔截硅藻土，快速形成均勻的預涂層。

3、不易堵塞，易于反沖洗。外窄內寬的縫隙結構使得濾芯具有“自潔”功能，雜質不會被卡住，燭棒表面非常光滑，無任何殘留物的死角，反沖洗過程更徹底，清洗效果為理想。

4、滲流速度小。相比其他濾芯，液體在經過燭棒時流速更小，壓降小，更穩定。

5、材質多樣。可以根據具體的使用環境選用不同的材質，已達到耐磨、耐高溫、耐腐蝕等要求。常用的材質有不銹鋼304，316L，904L和哈氏合金等，客戶也可以材質。

河北廣興過濾技術有限公司的楔形網濾芯是由V型即楔形的不銹鋼絲和不銹鋼支撐條組成的。濾芯的光滑面為過濾的表面?？p隙為條形，屬于表層過濾形式。作為多種形式的自動過濾器（自動反沖洗，刮刀式自清洗，刮盤式自清洗，吸吮式自清洗過濾器）的過濾元件的應用在各種行業的流體過濾。 尤其是在煉油工業中，自動反沖洗過濾器用作加氫裂化、加氫改質、加氫精制及加氫脫硫等裝置中反應器的前置過濾器時，絲網濾芯可以有效地防止催化劑床層的堵塞，減少頻繁的人工切換操作和繁重的過濾器清洗工作，避免不必要的停工，從而保護了昂貴的催化，延長了裝置的操作周期，有較好的經濟效益。

特點：
過濾精度高，為20微米
直徑可以做到25---2000mm
使用壽命長
表層過濾，可清洗再生重復使用，非常適合含有纖維和高粘度的流體的過濾。
結構強度高，可承受工作壓力高。耐壓差高。
楔形條與支撐條（有均勻的凹槽，楔形條鑲嵌在內）均為焊接，強度高，不會產生錯位。

應用范圍：
楔形絲濾管應用十分廣泛，在水處理、石化、制藥、飲料、食品、制藥、生物科技、固液分離、淀粉過濾等行業。

河北廣興過濾加氫裝置反沖洗過濾器濾芯規格：直徑32mm,33mm,37.5mm,38mm,40mm 50mm 60mm
加氫裝置反沖洗過濾器濾芯過濾精度范圍：0.02mm-1.0mm 縫隙均勻 保證圓度 質量，縫隙誤差0.05mm
濾芯特點：
1、機械強度高，能夠承受較大的壓差；
2、過濾縫隙均勻，能夠形成比較均勻的濾餅，利于反洗再生；
3、楔形的過濾縫隙，可以提高反洗再生能力；
4、耐壓、耐溫、、抗腐蝕，可適用于各種流體。
5、金屬楔形網濾芯采用金屬楔形絲網（約翰遜管）作為過濾元件，具有機械強度高，耐壓差高，易沖洗再生等優點；近乎二維的濾網沒有顆粒堆積死角，楔形縫隙在反沖洗時又能聚集反沖洗能量，反沖洗效果好。

產品應用：產品特別適于含蠟油、瀝青、柴油、啤酒、以及粘度較高的油液。廣泛應用于電力化工、天然氣井、石化行業、化工、礦山、造紙、環保、冶金、食品、防砂、裝飾等行業水處理方面的粗濾和精濾工程。
衡水廣興濾材公司楔形絲加氫裝置反沖洗過濾器濾芯過濾精度較高、整體強度高，可在線自動清洗再生，安全可靠性好，符合環保要求，無二次污染等特點，可減少下游流程性生產的設備停機時間，保障系統和設備安全。針對石油、石化、化工、 冶金、電力等行業的連續自動化生產，通過過濾、分離、凈化和流態化等過程控制，提升了下游產品質量檔次、生產效率、資源和能源利用率
廣興濾材可靠的產品質量源于我們與用戶長期合作積累的寶貴經驗和工程師們的創新設計。通過不斷的發展，廣興濾材的產品質量已經成為過濾、分離和篩分領域的較標準。
二十多年來，河北廣興濾材一直為工業領域的客戶提供優質的產品和服務，我公司率先通過了ISO 9001:2000質量管理體系認證。通過嚴格的質量管理，我們的產品不僅滿足客戶的需要，而且超出了現有行業標準的要求，為我公司產品進入國際市場打下了堅實的基礎。目前，我公司的產品已亞洲、歐洲、美洲、非洲的35個國家和地區，產品質量得到了一致認可。

河北廣興系列濾芯沿用了傳統的楔形鋼絲過濾元件，設計出的錐形濾芯。
濾芯材質
不銹鋼 雙相鋼 合金楔形絲
利用其高強度、耐壓差，可反復頻繁清洗的性能，可用于帶粘性的物料過濾，解決了一系列流體過濾的難題。
性能特點\
◆ 繞制工藝，根據流體的走向，將壓損降到低
◆ 根據水流方向，進行合理的編制
◆ 高 強度的工藝，抗壓能力得到較大的提 高
◆ 高粘度、大流量的過濾要求，得到合理的解決
◆ 使用壽命可長達十年，適合頻繁清洗，節省了企業的生產成本
◆ 其過濾精度可達20um，不同精度可根據需要選擇定制
工作原理
過濾器過濾單元采用的V型設計，流體能在壓力的推動下，流體透過楔形濾芯表層，壓力逐漸增 大，過濾精度也緩慢的提 高，終固體顆粒將被攔截濾芯表面，澄清的液體將從殼體排放，進入下一道工序。

過濾器如何選用濾芯，需要綜合多方面的因素考慮。不同的水流方向以及反洗方式的不同，楔形網編織方式也將隨之改變，采用多樣化設計，搭配不同的楔形濾芯，高 效過濾，達到過濾要求。


反沖洗濾芯其性能特點為：
1.鍥形絲結構，機械強度強。
2.弧形的過濾縫隙，提高耐沖刷能力和使用壽命。
3.20、25及大于25μm以上的不同規格的濾芯可供選擇。
4.石化加氫裝置原料過濾芯過濾縫隙分部均勻。
5.鍥形設計使反向壓差增大7倍以上，沖洗徹底，再生能力強。
5.瞬間壓差高達50MPa以上。
6.316L材質適用各種流體。
7.石化加氫裝置原料過濾芯開孔率3%。


我廠石化加氫裝置原料過濾芯已經出口30多個國家，主要服務于國內外煉油廠，化工廠等石化企業。

歡迎來廠考察，來電咨詢石化加氫裝置原料過濾芯！
